تصریح

تکنیکی معیار

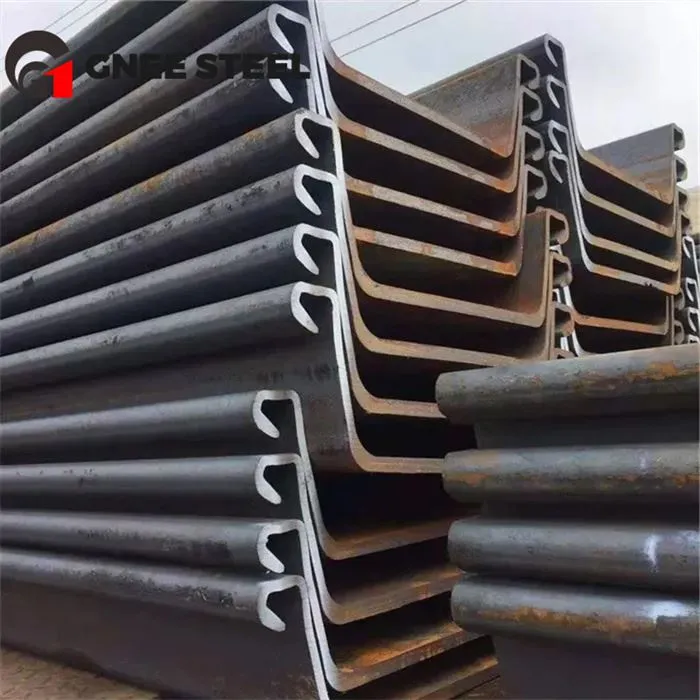

ٹائپ-زیڈ ٹائپ-یو شیٹ کے ڈھیر سیکشن

لاسن اسٹیل شیٹ کے ڈھیر کو U- قسم کے اسٹیل شیٹ کا ڈھیر بھی کہا جاتا ہے ، یہ ایک نئی قسم کے عمارت کے مواد کے طور پر ، پل کوفرڈیمز کی تعمیر ، بڑی پائپ لائن بچھانے ، مٹی ، پانی ، ریت کی دیوار کو برقرار رکھنے کے لئے عارضی کھائی کھدائی ؛ گھاٹ میں ، برقرار رکھنے والی دیوار کے لئے صحن کو اتارنے ، دیوار کو برقرار رکھنے ، پشتے بینک پروٹیکشن وغیرہ کے لئے ، پروجیکٹ ایک اہم کردار ادا کرتا ہے۔

سول انجینئرنگ کی ایپلی کیشنز میں زیڈ قسم کے اسٹیل شیٹ کے ڈھیر کی مصنوعات آسان تعمیرات ، تیز رفتار پیشرفت کے ساتھ ، بہت زیادہ تعمیراتی سامان کی ضرورت نہیں ہے ، زلزلہ ڈیزائن وغیرہ کے لئے موزوں ہے ، اور اس منصوبے کی مخصوص شرائط کے مطابق ، سرد تشکیل دیئے گئے زیڈ ٹائپ اسٹیل شیٹ کے ڈھیر کے حصے کی شکل اور لمبائی کو تبدیل کریں ، تاکہ ساختی ڈیزائن زیادہ معاشی اور معقول ہو۔

U ٹائپ شیٹ کے ڈھیر کے سائز

ماڈل	چوڑائی	اونچائی	ویب	سنگل لکڑی				فی میٹر بورڈ				پھانسی کا معیار
ماڈل	چوڑائی	اونچائی	ویب	کراس سیکشنل ایریا	وزن	جڑتا کا لمحہ	سیکشن ماڈیولس	کراس سیکشنل ایریا	وزن	جڑتا کا لمحہ	سیکشن ماڈیولس
W*H	ملی میٹر	ملی میٹر	ملی میٹر	سی ایم 2	کلوگرام/م	IX CM4	WX CM3	سی ایم 2	کلوگرام/م	IX CM4	WX CM3
PU 400*100	400	100	10.5	61.18	48	1240	152	153	120.1	8740	874	(1) قومی معیار: GB/T 20933-2014 (2) جاپانی معیار: JIS A 5528
PU 400*125	400	125	13.0	76.42	60	2220	223	191	149.9	16800	1340
PU 400*150	400	150	13.1	74.40	58.4	2790	250	186	146.0	22800	1520
PU 400*170	400	170	15.5	96.99	76.1	4670	362	242.5	190.4	38600	2270
PU 500*200	500	200	24.3	133.80	105	7960	520	267.6	210.1	63000	3150
PU 500*225	500	225	27.6	153.00	120.1	11400	680	306	240.2	86000	3820
PU 600*130	600	130	10.3	78.70	61.8	2110	203	131.2	103.0	13000	1000
PU 600*180	600	180	13.4	103.90	81.6	5220	376	173.2	136.0	32400	1800
PU 600*210	600	210	18.0	135.30	106.2	8630	539	225.5	177.0	56700	2700

زیڈ ٹائپ شیٹ کے ڈھیر کے سائز

سیکشن	چوڑائی (ایم ایم)	اونچائی (ایم ایم)	ویب (ایم ایم)	کراس سیکشنل ایریا		وزن		سیکشن ماڈیولس		جڑتا کا لمحہ (CM4/M)	کوٹنگ ایریا
سیکشن	چوڑائی (ایم ایم)	اونچائی (ایم ایم)	ویب (ایم ایم)	(CM2/M)	(CM2/M)	ڈھیر (کلوگرام/ایم)	دیوار (کلوگرام/ایم 2)	لچکدار (CM3/M)	پلاسٹک (CM3/M)	جڑتا کا لمحہ (CM4/M)	سنگل کے دونوں اطراف (m2/m)	دیوار کی سطح (m2/m2)
JZ17-700	700	419.5	8.5	93.3	133.2	73.2	104.6	1731	2031	36304	1.86	1.33
JZ18-700	700	420	9	97.7	139.5	76.7	109.5	1804	2120	37894	1.86	1.33
JZ19-700	700	420.5	9.5	102.1	145.9	80.1	114.5	1878	2213	39485	1.86	1.33
JZ20-700	700	421	10	106.5	152.2	83.6	119.4	1951	2302	41076	1.86	1.33
JZ24-700	700	439	11	121.2	173.1	95.1	135.9	2432	2818	53379	1.93	1.38
JZ26-700	700	440	12	130.6	186.6	102.5	146.5	2606	3030	57329	1.93	1.38
JZ28-700	700	441	13	140	200	109.9	157	2779	3240	61279	1.93	1.38
JZ36-700	700	499	11	150.5	215	118.1	168.8	3600	4111	89826	2.05	1.47
JZ38-700	700	500	12	160.4	229.2	125.9	179.9	3800	4357	95004	2.05	1.47
JZ40-700	700	501	13	170.3	243.3	133.7	191	3999	4604	100184	2.05	1.47

Z- اور U کے سائز کے شیٹ کے ڈھیر

زیادہ پائیدار عمارت کی مدد اور مضبوط بنیادوں کی فراہمی کے لئے گہری دیوار کی تعمیر میں ٹائپ زیڈ کا استعمال کیا جاتا ہے۔ ٹائپ زیڈ شیٹ کے ڈھیر دستیاب انتہائی موثر شیٹ کے ڈھیر دستیاب ہیں۔ اس طرح ، وہ سب سے زیادہ عام طور پر کینٹیلیورڈ اور بنڈل سسٹم میں استعمال ہوتے ہیں۔ دوسری طرف ، یو شیٹ کے ڈھیر زیڈ شیٹ کے ڈھیروں سے ملتے جلتے ایپلی کیشنز میں استعمال ہوتے ہیں۔ فرق صرف ان کا باہم مربوط طریقہ کار ہے۔ پڑوسی شیٹ کے ڈھیروں کے درمیان یو شیٹ کے ڈھیر انٹلاک۔ یہ ہر یونٹ کے کنارے پر واقع ہے۔ زیڈ شیٹ کے ڈھیر میں اسٹیل پھیلاؤ کا ایک اضافی ٹکڑا ہے ، جو ان کی لچکدار طاقت کو بڑھانے میں مدد کرتا ہے۔ زیڈ شیٹ کے ڈھیروں میں یو شیٹ کے ڈھیروں سے بہتر لچکدار مزاحمت ہے۔ زیڈ اور یو شیٹ دونوں ڈھیر بنیادی طور پر ڈیموں اور ندیوں کے کنارے کو تقویت دینے کے لئے استعمال ہوتے ہیں۔ وہ اتنے مضبوط ہیں کہ ان ڈھانچے کو تقویت دینے میں مدد کریں جو ایک یا دونوں اطراف سے مستقل دباؤ کا مقابلہ کریں۔ ان کا استعمال سخت ، زیادہ مخصوص حفاظتی اقدامات کے لئے انکلوژر رکاوٹیں پیدا کرنے کے لئے بھی کیا جاسکتا ہے۔
