تصریح

تکنیکی معیار

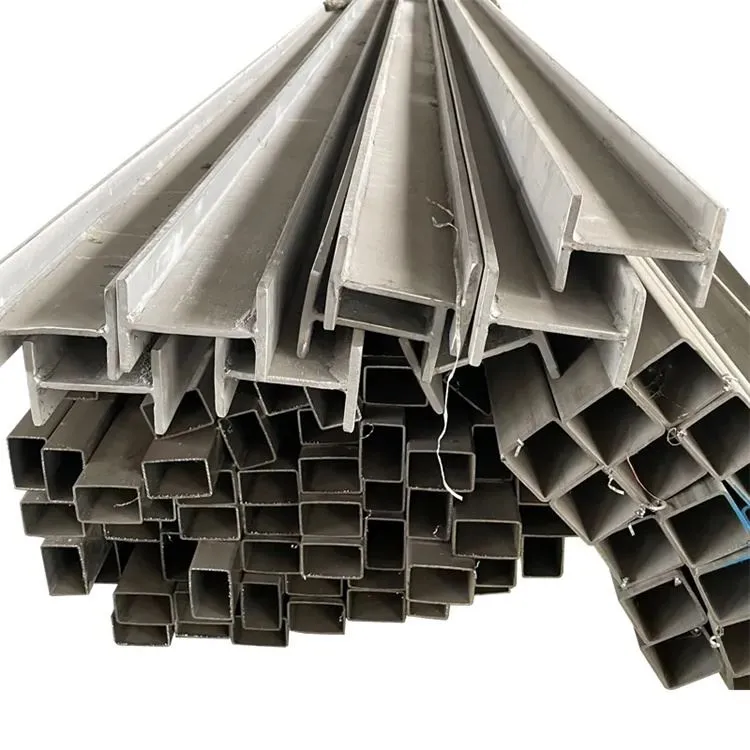

جیس اسٹینڈرڈ ایچ بیم ایس ایس 400 اسٹیل بیم

ایچ بیم معاشی تعمیراتی اسٹیل کی ایک نئی قسم ہے ، اسٹیل ایچ بیم کراس سیکشن کی شکل معاشی طور پر معقول ، اچھی مکینیکل خصوصیات ہے ، یکسانیت کے پوائنٹس کی توسیع پر رولڈ کراس سیکشن ہے ، عام I-Beam کے مقابلے میں ، اندرونی تناؤ چھوٹا ہے ، اس میں دھات کے فوائد کو کم کرنے کے لئے ایک بہت بڑا کراس سیکشن ماڈیولس ، ہلکا پھلکا ، ہلکا پھلکا ہے ، تاکہ عمارت کا ڈھانچہ بچایا جاسکے۔ لیکن اس کی وجہ سے اس کی ٹانگوں کی ٹانگیں باہر اور اندر کے متوازی ہونے کی وجہ سے ، ٹانگ کا اختتام دائیں زاویہ ، جمع اور ایک جزو میں جمع ہوتا ہے ، آپ ویلڈنگ کو بچا سکتے ہیں ، کام کا بوجھ ڈالنے سے ویلڈنگ کو بچایا جاسکتا ہے اور 25 ٪ تک کا اضافہ ہوسکتا ہے۔ عام طور پر بڑے پیمانے پر عمارتوں (جیسے فیکٹریاں ، اونچی عمارتیں وغیرہ) میں استعمال کیا جاتا ہے جس میں بڑی صلاحیت کی صلاحیت اور اچھی کراس سیکشن استحکام کے ساتھ ساتھ پل ، جہاز ، جہاز ، لفٹنگ اور ٹرانسپورٹ مشینری ، سامان کی بنیادیں ، بریکٹ ، فاؤنڈیشن کے ڈھیر وغیرہ کی ضرورت ہوتی ہے۔

ایس ایس 400 اسٹیل ایچ بیم کیمیائی ساخت

C 16 ملی میٹر زیادہ سے زیادہ یا اس کے برابر	C>16 ملی میٹر زیادہ سے زیادہ	سی میکس	ایم این میکس	پی میکس۔	ایس میکس۔
0.17	0.20	–	1.40	0.045	0.045

SS400 H سیکشن اسٹیل مکینیکل پراپرٹی

موٹائی	پیداوار کی طاقت [n/mm2] transv.min.	tensilestrightrm [n/mm2] transv.	فریکچر لمبائی [٪] transv. منٹ	نوچ امپیکٹ انرجی 1) CH vComplete samplelongitud. منٹ [جے]
t≤ 16mm t >16 ملی میٹر	235 225			20 ڈگری 27 جے
t <3 ملی میٹر t 3 ملی میٹر سے زیادہ یا اس کے برابر		360-510 340-470
1.5 ملی میٹر تک 1.51-2.00 ملی میٹر 2.01-2.50 ملی میٹر 2.51-2.99 ملی میٹر 3 ملی میٹر سے زیادہ یا اس کے برابر			16 17 18 19

SS400 H شکل والے اسٹیل پروڈکٹ سائز

سائز	گہرائی flange چوڑائی (ملی میٹر)	ویب موٹائی (ملی میٹر)	فلانج موٹائی (ایم ایم)	وزن (کلوگرام/ایم)
IPE100	100×55	4.1	5.7	8.1
IPE120	120×64	4.4	6.3	10.4
IPE140	140×73	4.7	6.9	12.9
IPE160	160×82	5.0	7.4	15.8
IPE180	180×91	5.3	8.0	18.8
IPE200	200×100	5.6	8.5	22.4
IPE220	220×110	5.9	9.2	26.2
IPE240	240×120	6.2	9.8	30.7
IPE270	270×135	6.6	10.2	36.1

SS400 ساختی H بیم مصنوعات کی تفصیلات

JIS G3101 SS400 H بیم ڈھانچہ عام اسٹیل یا ہلکا پھلکا اسٹیل ہوسکتا ہے۔ نسبتا high اعلی اور تنگ کراس سیکشنل طول و عرض اور دو اہم آستینوں کی جڑتا کے کراس سیکشنل لمحات میں بڑے فرق کی وجہ سے ، JIS G3101 SS400 H سیکشن بیم عام طور پر صرف ویب کے ہوائی جہاز میں ممبروں کو موڑنے کے لئے براہ راست استعمال کیا جاسکتا ہے یا ان میں سے جعلی ممبران۔ محوری کمپریشن ممبروں یا ویب کے ہوائی جہاز کے ساتھ ساتھ مڑے ہوئے ممبروں کے لئے کھڑے ہونے کے لئے بھی قابل اطلاق نہیں ہیں ، اس کے اطلاق کے دائرہ کار میں بڑی حدود ہیں۔
