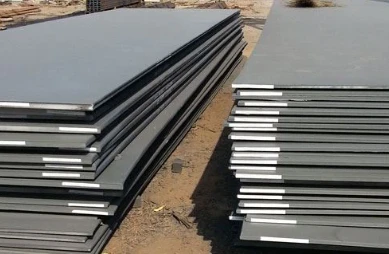

SA516 گریڈ 70 پریشر ویسل اسٹیل

SA516 گریڈ 70 پریشر ویسل اسٹیل

SA516Gr70 (ASME/ASTM) ایک اعلی-طاقت والا کاربن-مینگنیج اسٹیل پلیٹ ہے جو خاص طور پر اعتدال سے کم درجہ حرارت میں دباؤ والے برتنوں، بوائلرز اور ویلڈیڈ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ یہ بہترین سختی، ویلڈیبلٹی، اور 485 - 620 MPa (70 ksi) کی کم از کم ٹینسائل طاقت پیش کرتا ہے، جو اکثر تیل، گیس اور بجلی کی صنعتوں میں استعمال ہوتا ہے۔



پریشر برتن پلیٹوں کے لیے ASME SA516 معیاری تصریح، معتدل اور کم- درجہ حرارت کی خدمت کے لیے کاربن اسٹیل۔

ASME SA516 پلیٹیں 40mm اور اس سے کم موٹائی میں عام طور پر بطور رولڈ حالت میں فراہم کی جاتی ہیں۔ پلیٹوں کو معمول پر لانے کا حکم دیا جا سکتا ہے یا تناؤ سے نجات، یا دونوں۔ ASME SA516 گریڈ پلیٹیں جن کی موٹائی 40mm سے زیادہ ہے کو نارمل کیا جائے گا۔





SA516 گریڈ 70کیمیائی ساخت
گریڈ SA516 گریڈ 70	عنصر زیادہ سے زیادہ (%)
	C	سی	Mn	P	S
موٹا<12.5mm	0.27	0.13-0.45	0.79-1.30	0.035	0.035
موٹائی 12.5-50 ملی میٹر	0.28	0.13-0.45	0.79-1.30	0.035	0.035
موٹائی 50-100 ملی میٹر	0.30	0.13-0.45	0.79-1.30	0.035	0.035
موٹائی 100-200 ملی میٹر	0.31	0.13-0.45	0.79-1.30	0.035	0.035
Thick>200 ملی میٹر	0.31	0.13-0.45	0.79-1.30	0.035	0.035





گریڈ	SA516 گریڈ 70مکینیکل پراپرٹی
	موٹائی	پیداوار	تناؤ	لمبا ہونا
SA516 گریڈ 70	ملی میٹر	من ایم پی اے	ایم پی اے	کم از کم %
	6-50	260	485-620	21%
	50-200	260	485-620	17%





کے مساوی سٹیل گریڈSA516 گریڈ 70
یورپ	بیلجیم	جرمنی	فرانس	اٹلی	سویڈن	انڈیا	جاپان
		ای سینٹ E315		Fe 460-2-KG	SS29,12,01



پیداواری عمل:SA516Gr70 سٹیل پلیٹوں کے پروڈکشن کے عمل میں متعدد تکنیکی طریقہ کار شامل ہیں جیسے سٹیل سازی، مسلسل کاسٹنگ، ہاٹ رولنگ، کنٹرولڈ رولنگ، اور نارملائزنگ۔ یہ عمل اس بات کو یقینی بناتے ہیں کہ اسٹیل پلیٹوں میں بہترین مکینیکل خصوصیات اور میٹالوگرافک ڈھانچہ ہے، اس طرح استعمال کے دوران ان کے استحکام اور وشوسنییتا کی ضمانت دی جاتی ہے۔



کوالٹی کنٹرول: پیداواری عمل کے دوران، کوالٹی کنٹرول کے سخت اقدامات جیسے کیمیائی ساخت کا تجزیہ، طبعی جائیداد کی جانچ، اور غیر-تباہ کن جانچ اسٹیل پلیٹوں پر کی جاتی ہے تاکہ یہ یقینی بنایا جا سکے کہ وہ متعلقہ معیارات اور تصریحات کے تقاضوں کو پورا کرتے ہیں۔ ایک ہی وقت میں، اسٹیل پلیٹوں کو ان کے اندرونی معیار کی تصدیق کے لیے خامیوں کا پتہ لگانے کی بھی ضرورت ہے۔



پیٹرولیم اور کیمیکل انڈسٹری:

سامان جیسے ری ایکٹر، ہیٹ ایکسچینجر، الگ کرنے والے، اور کروی ٹینک؛

ہائیڈروجن-مزاحم پلیٹیں (HIC) H₂S-میں استعمال ہوتی ہیں جس میں تیل اور گیس کے میدان کے آلات ہوتے ہیں، جیسے سیچوان میں پوگوانگ نیچرل گیس فیلڈ پروجیکٹ۔

توانائی اور بجلی کی صنعت:

بوائلر کے ڈرم، نیوکلیئر پاور پریشر شیل، ہائیڈرو پاور اسٹیشنوں کے ہائی-دباؤ والے پانی کے پائپ؛

کم-درجہ حرارت کام کرنے کے حالات (-29 ڈگری سے -50 ڈگری) کے لیے، آرڈر دیتے وقت S5 اثر ٹیسٹ شامل کرنے کی ضرورت ہے۔

دیگر فیلڈز:

مائع گیس کے ٹینک، گیس سلنڈر، پریشر برتن کے سر، وغیرہ؛

درآمد شدہ مصنوعات کو تبدیل کریں اور پیٹرو کیمیکل آلات کے لوکلائزیشن کے عمل کو فروغ دیں۔





SA516Gr70 سٹیل پلیٹوں میں مختلف کسٹمر کی ضروریات اور درخواست کے مخصوص منظرناموں کو پورا کرنے کے لیے ترسیل کے مختلف حالات ہوتے ہیں۔ ذیل میں SA516Gr70 اسٹیل پلیٹوں کی ترسیل کے حالات کا تفصیلی تعارف ہے۔



• ترسیل کی اہم شرائط

گرم-رولڈ حالت:

اسٹیل پلیٹیں گرم رولنگ مل پر اعلی-درجہ حرارت کے رولنگ کے بعد براہ راست ڈیلیور کی جاتی ہیں۔

گرم-رولڈ حالت میں اسٹیل پلیٹوں کی سطح نسبتاً کھردری ہوتی ہے لیکن اچھی پلاسٹکٹی اور سختی ہوتی ہے، جو بعد میں پروسیسنگ اور ویلڈنگ کی سہولت فراہم کرتی ہے۔

کنٹرول شدہ رولنگ حالت:

رولنگ کے عمل کے دوران، اسٹیل پلیٹیں عمل کے پیرامیٹرز جیسے رولنگ درجہ حرارت اور کمی کو کنٹرول کرکے مخصوص ڈھانچے اور خصوصیات حاصل کرتی ہیں۔

کنٹرول شدہ رولنگ حالت میں اسٹیل پلیٹوں میں زیادہ یکساں ڈھانچہ اور بہتر مکینیکل خصوصیات ہوتی ہیں۔

معمول کی حالت:

سٹیل کی پلیٹوں کو اہم درجہ حرارت سے اوپر گرم کیا جاتا ہے اور پھر قدرتی طور پر ہوا میں ٹھنڈا کیا جاتا ہے۔

علاج کو معمول پر لانے سے اسٹیل پلیٹوں کے رولنگ کے عمل کے دوران پیدا ہونے والے اندرونی تناؤ اور ساختی نقائص کو ختم کیا جا سکتا ہے، ان کی طاقت اور سختی کو بہتر بنایا جا سکتا ہے، اور ان کی ویلڈیبلٹی کو بڑھایا جا سکتا ہے۔



SA 516 GR 70 مواد کیا ہے؟

ASTM A516-70 اور ASME SA516-70 سٹیل پلیٹ کی مصنوعاتکاربن-مینگنیج اسٹیلاور ASTM A20/ASME SA20 میں بیان کردہ دباؤ والے برتن کے معیار (PVQ) کے معیار کے مطابق تیار کیا گیا ہے۔



SA 515 GR 70 مواد کیا ہے؟

SA 515 GR. 70 پلیٹس کا حوالہ دیتے ہیں۔کاربن اسٹیل پلیٹیں جو ASME SA515 گریڈ 70 کی تفصیلات کے مطابق ہیں۔. یہ تصریح کاربن-سلیکون اسٹیل پلیٹوں کا احاطہ کرتی ہے جو بنیادی طور پر درمیانی- اور اعلی-درجہ حرارت کی خدمت کے لیے ویلڈڈ بوائلرز اور دیگر دباؤ والے برتنوں میں ہے۔ SA 515 GR کی اہم خصوصیات۔



ASTM A516 GR 70 کے برابر مواد کیا ہے؟

A516 GR 70 کے لیے مساوی مواد کیا ہے؟ عام مساوی شامل ہیں۔ASME SA516 GR 70, EN 10028 P355GH, and BS1501 224-490 A & B, اسی طرح کے دباؤ والے برتن ایپلی کیشنز کے لیے موزوں ہے۔



A36 اور SA516 70 میں کیا فرق ہے؟

ASTM A516 GR 70 تناؤ کی طاقت، کم-درجہ حرارت کی سختی، اور دباؤ والے برتن کے استعمال میں ASTM A36 سے بہتر کارکردگی کا مظاہرہ کرتا ہے، جبکہ A36 عام ساختی استعمال کے لیے بہتر موزوں ہے۔. GNEE اسٹیل کی ASME SA516 GR 70 پلیٹیں قابل اعتماد کے لیے انجنیئر ہیں، جو صنعتوں کی مانگ کے لیے سخت معیارات کو پورا کرتی ہیں۔





بہت سے فرسٹ کلاس آلات، جیسے CNC شیئرنگ مشین، پریس بریک مشین، سیدھا کرنے والی مشین، رول موڑنے والی مشین، فلیٹ بار مشین، ڈیبرنگ مشین وغیرہ پر انحصار کرتے ہوئے، GNEE STEEL صارفین کو مختلف سیمی-مصنوعات اور وسیع تر بنانے کی خدمات فراہم کر سکتا ہے۔



GNEE اسٹیل پروسیسنگ

1.CTL اور SL سروس (141 سیٹ)

فی الحال، GNEE STEEL نے اٹلی اور کوریا سے بہت سے جدید CTL/SL آلات درآمد کیے ہیں اور کولڈ رولڈ سٹینلیس سٹیل اور کاربن سٹیل سے لے کر ہاٹ رولڈ سٹینلیس سٹیل اور کاربن سٹیل کے ساتھ ساتھ سٹرپس اور الٹرا{0}}وائیڈ شیٹ تک اپنی مرضی کے مطابق CTL/SL خدمات فراہم کر سکتے ہیں۔

سی ٹی ایل کی سہولیات
زیادہ سے زیادہ لمبائی: 16500 ملی میٹر

زیادہ سے زیادہ چوڑائی: 2200 ملی میٹر

زیادہ سے زیادہ موٹائی: 25.4 ملی میٹر

زیادہ سے زیادہ پیداوار کی طاقت: 1500 ایم پی اے
SL سہولیات

زیادہ سے زیادہ چوڑائی: 2200 ملی میٹر

زیادہ سے زیادہ موٹائی: 18 ملی میٹر

زیادہ سے زیادہ سلٹ مقدار: 31

زیادہ سے زیادہ پیداوار کی طاقت: 1200 ایم پی اے



2. کٹنگ سروس

GNEE STEEL نے جرمنی، سویڈن، امریکہ اور جاپان سے بہت ساری جدید کٹنگ مشینیں درآمد کیں، جن میں پلازما کٹنگ مشین، واٹر جیٹ کٹنگ مشین، لیزر کٹنگ مشین، فلیم کٹنگ مشین اور آرا مشین شامل ہیں۔ صارفین کی متنوع ضروریات کو پورا کرنے کے لیے، GNEE STEEL پیداواری صلاحیت کو بہتر بنانے اور صارفین کے لیے لاگت بچانے کے لیے نیسٹ ورکنگ ملٹی-کٹنگ کے طریقے اور گہرا پیداوار بھی اپناتا ہے۔

لیزر کٹنگ مشین

زیادہ سے زیادہ کاٹنے کی لمبائی: 40،000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 4,600 ملی میٹر
زیادہ سے زیادہ موٹائی: 100 ملی میٹر



شعلہ کاٹنے والی مشین

زیادہ سے زیادہ کاٹنے کی لمبائی: 40،000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 8000 ملی میٹر
زیادہ سے زیادہ موٹائی: 500 ملی میٹر

پلازما کاٹنے والی مشین

زیادہ سے زیادہ کاٹنے کی لمبائی: 30،000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 5000 ملی میٹر
زیادہ سے زیادہ موٹائی: 100 ملی میٹر



واٹر-جیٹ کٹنگ

زیادہ سے زیادہ کاٹنے کی لمبائی: 12،000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 4,010 ملی میٹر
زیادہ سے زیادہ موٹائی: 250 ملی میٹر

3.فارمنگ سروس

سٹیل پلیٹ رول موڑنے
زیادہ سے زیادہ رولنگ موٹائی: 200 ملی میٹر تک
زیادہ سے زیادہ چوڑائی: 4200 ملی میٹر



خودکار موڑنے والی مشین-بریک دبائیں
زیادہ سے زیادہ موڑنے کی صلاحیت:3000ٹن
زیادہ سے زیادہ موڑنے کی لمبائی:15,000 ملی میٹر

اعلی موڑنے میں ماہر





چھدرن مشین

زیادہ سے زیادہ چوڑائی: 3,070 ملی میٹر
زیادہ سے زیادہ موٹائی: 8 ملی میٹر

زیادہ سے زیادہ دباؤ: 250t

بیولنگ سروس

GNEE اسٹیل بیولنگ پلیٹ فارم میں ایج ملنگ مشین، ایج پلانر، شعلہ / پلازما گروو کٹنگ مشین، فلیم گروو کٹنگ روبوٹ، ڈیسک ٹاپ چیمفرنگ مشین، گینٹری پلانر اور دیگر جدید آلات ہیں جو صارفین کو پرزہ تیار کرنے کی خدمات فراہم کرنے کے لیے، روزانہ کی پروسیسنگ V{0}}{1}{2} قسم، Xtype اور Xtype U-گرووز ٹائپ کریں، اور بعد کے عمل کی ضمانت دیں جیسے کہ ویلڈنگ اور مصنوعات کی اسمبلی۔



ملنگ:
زیادہ سے زیادہ کاٹنے کی لمبائی: 18،000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 4500 ملی میٹر
زیادہ سے زیادہ موٹائی: 120 ملی میٹر





بیولنگ:
زیادہ سے زیادہ لمبائی: 16،000 ملی میٹر

زیادہ سے زیادہ موٹائی: 80 ملی میٹر

مشینی سروس

GNEE STEEL CNC پورٹل کا مالک ہے-ٹائپ بورنگ اینڈ ملنگ مشین، CNC فلور-ٹائپ بورنگ اینڈ ملنگ مشین، ورٹیکل پریسجن 5-محور ملنگ مشین، پورٹل ٹائپ پلانر، ورٹیکل لیتھ، سلنڈیکل گرائنڈنگ مشین، ہائیڈرولک پلانر اور سی این سی کے بڑے پرزے فراہم کر سکتے ہیں۔ گاہکوں کے لئے.

Gantry قسم بورنگ اور ملنگ مشینی مرکز

زیادہ سے زیادہ لمبائی: 48000 ملی میٹر

زیادہ سے زیادہ چوڑائی: 12500 ملی میٹر
زیادہ سے زیادہ اونچائی: 8000 ملی میٹر

زیادہ سے زیادہ قطر: 10500 ملی میٹر

گہرا- سوراخ کرنے کا سامان
زیادہ سے زیادہ سوراخ کرنے والی گہرائی: 1،100 ملی میٹر
زیادہ سے زیادہ بور قطر: φ80mm
زیادہ سے زیادہ قطر: φ4،500 ملی میٹر

ایم ایم ملٹی-ہول ڈرلنگ کا سامان

زیادہ سے زیادہ لمبائی: 13،000 ملی میٹر
زیادہ سے زیادہ چوڑائی: 10,000 ملی میٹر
زیادہ سے زیادہ بور قطر: φ105 ملی میٹر
زیادہ سے زیادہ سوراخ کرنے والی گہرائی: 250 ملی میٹر

فلور بورنگ اور ملنگ مشین
زیادہ سے زیادہ لمبائی: 24،000 ملی میٹر
زیادہ سے زیادہ اونچائی: 8000 ملی میٹر
ٹرنٹیبل ابعاد: 9x5m

عمودی لیتھ

زیادہ سے زیادہ اونچائی: 6000 ملی میٹر

زیادہ سے زیادہ قطر: φ22,00 ملی میٹر

خودکار کنارے کی گھسائی کرنے والی مشین

آٹومیٹڈ ایج ملنگ مشین ہیوی-ڈیوٹی ملنگ آلات میں ایک سرکردہ پروڈکٹ ہے۔ یہ بنیادی طور پر سٹینلیس سٹیل، کاربن سٹیل، اور خصوصی سٹیل کے درجات سے بنی بڑی-فارمیٹ پلیٹوں پر ویلڈ گروو کی تیاری (بیولنگ) کے لیے استعمال ہوتا ہے۔ یہ 90 ملی میٹر تک کی زیادہ سے زیادہ موٹائی، 16 میٹر کی لمبائی اور 4 میٹر کی چوڑائی والی پلیٹوں پر کارروائی کر سکتا ہے۔



یہ ڈوئل ملنگ یونٹس اور مکمل طور پر خودکار ملنگ کٹر ہیڈ چینجنگ سسٹم سے لیس ہے، جو خودکار 4-ایج بیولنگ کو فعال کرتا ہے۔ اس کی اسٹینڈ آؤٹ خصوصیت وہ پروفائلنگ ٹیکنالوجی ہے جو لہراتی پلیٹوں اور بے قاعدہ شکل والی مصنوعات کی گھسائی کرتے وقت استعمال ہوتی ہے، جو ملنگ کے بعد نالی کی مکمل مستقل مزاجی کو یقینی بناتی ہے۔



خاص طور پر ڈیزائن کردہ ملنگ کٹر ہیڈز کا استعمال کرتے ہوئے، یہ ایک ہی پاس میں انتہائی مشکل اور پیچیدہ نالی پروفائلز کو انجام دے سکتا ہے۔



مواد:سادہ کاربن سٹیل، پریشر ویسل سٹیل، پہننے والا-مزاحم سٹیل، ہائی-طاقت والا سٹیل، سٹینلیس سٹیل، نکل-بیسڈ الائے وغیرہ۔
چوڑائی:1200 - 4200 ملی میٹر
لمبائی:5800 - 16000 ملی میٹر
موٹائی:5 - 90 ملی میٹر
وزن:35 ٹن تک



یہ کنارے کی گھسائی کرنے والی مشین دنیا کا سب سے بڑا خودکار بیول ملنگ کا سامان ہے۔ اپنے بہترین ساختی ڈیزائن اور جدید ڈیٹا الگورتھم کے ساتھ، یہ پلیٹ کا پتہ لگانے سے لے کر اصل ملنگ کے عمل تک مکمل آٹومیشن حاصل کرتا ہے، جس سے پروسیسنگ کی کارکردگی میں نمایاں طور پر بہتری آتی ہے جبکہ اعلی درستگی کی ضمانت دی جاتی ہے۔



• پروسیسنگ کی درستگی

لمبائی کی درستگی:±1 ملی میٹر جب L <10m؛ ±2 ملی میٹر جب L > 10m؛

چوڑائی کی درستگی:±1 ملی میٹر؛

ترچھی درستگی:±2 ملی میٹر؛

جڑ کے چہرے کی درستگی (کند کنارے):Y-گرووز کے لیے ±1 ملی میٹر؛ +0.5ملی میٹر X-گرووز کے لیے۔

• پروسیسنگ کی کارکردگی

پروسیسنگ کی کارکردگی روایتی کنارے کی گھسائی کرنے والی یا ایج پلاننگ کے سامان سے 10 گنا زیادہ ہے۔

گرمی کا علاج

ہیٹ ٹریٹمنٹ فرنس
فرنس کا زیادہ سے زیادہ سائز: 36x12x13.5m
زیادہ سے زیادہ درجہ حرارت: 1100 ڈگری
زیادہ سے زیادہ لوڈنگ کی صلاحیت: 800t

پریشر ویسلز کا ہیٹ ٹریٹمنٹ
کان کنی کے آلات کی گرمی کا علاج
ٹیوب شیٹ کی گرمی کا علاج
پریشر ویسل ہیڈ کا ہیٹ ٹریٹمنٹ





GNEE STEEL فی الحال اس میں حصہ لے رہا ہے۔100,000m³ مکمل کنٹینمنٹ امونیا اسٹوریج ٹینک پروجیکٹ کا حصولی مرحلہ, اہم ٹینک کے اجزاء کے لیے اعلی-معیار کی سٹیل پلیٹیں فراہم کرنا۔ امونیا کی corrosive نوعیت اور کے خطرے کی وجہ سےامونیا تناؤ سنکنرن کریکنگ (SCC), منصوبے کے مطابق مواد کی سخت میٹالرجیکل کنٹرول کی ضرورت ہےEN 10028-3 معیارات.



اس منصوبے کی سب سے اہم تکنیکی ضروریات میں سے ایک ہے۔اصل پیداوار کی طاقت کی سخت حد (دوبارہ)NL2 گریڈ کے تمام مواد کے لیے۔ امونیا ذخیرہ کرنے والے ماحول میں ایس سی سی کے خطرات کو روکنے کے لیے،اصل پیداوار کی طاقت 390 MPa سے زیادہ نہیں ہونی چاہیے۔معیاری یا پلیٹ کی موٹائی کی حدود میں مخصوص کردہ برائے نام قدروں سے قطع نظر۔ یہ ضرورت سٹیل بنانے کے عمل کے کنٹرول، گرمی کے علاج کے استحکام، اور مواد کی جانچ پر اعلی مطالبات رکھتا ہے.



100,000 m³ مکمل کنٹینمنٹ امونیا سٹوریج ٹینک کی پیداوار کے لیے خام اعلی-طاقت والی سٹیل پلیٹیں تیار ہیں



پروجیکٹ کا مواد اور تکنیکی ضروریات



پروجیکٹ بنیادی طور پر استعمال کرتا ہے۔P355NL2 اور P275NL2 نارملائزڈ پریشر برتن سٹیل پلیٹیں۔، جو اپنی بہترین سختی اور ویلڈیبلٹی کی وجہ سے کم-درجہ حرارت کے ذخیرہ کرنے والے ٹینکوں میں بڑے پیمانے پر لاگو ہوتے ہیں۔



کلیدی تکنیکی وضاحتیں شامل ہیں:

• مواد کے درجات:P355NL2 اور P275NL2 (نارملائزڈ)
• پیداوار کی طاقت:معیاری کم از کم / زیادہ سے زیادہ تک محدود390 ایم پی اے
• سختی:بنیادی مواد میں 225 HBW سے کم یا اس کے برابر
• اثر کی جانچ:چارپی-V نشان ٹیسٹ پر-50 ڈگری، کم از کم 27 جے
• سرٹیفیکیشن:EN 102043.1 سرٹیفکیٹ، اختیاری کے ساتھ3.2 سرٹیفیکیشن



یہ سخت تقاضے اس بات کو یقینی بناتے ہیں کہ اسٹیل پلیٹیں طویل مدتی آپریشن کے دوران مستحکم مکینیکل خصوصیات اور امونیا-حوصلہ افزائی کشیدگی کے سنکنرن کے خلاف اعلی مزاحمت کو برقرار رکھتی ہیں۔



100,000 m³ امونیا سٹوریج ٹینک کے لیے اسٹیل پلیٹوں کو مڑے ہوئے حصوں میں درست رولنگ اور تشکیل دینا۔



پروجیکٹ پلیٹ کی مقدار اور موٹائی کی تقسیم



امونیا سٹوریج ٹینک پراجیکٹ کے لیے اسٹیل کی کل مانگ کئی ہزار ٹن ہے، بنیادی طور پر مختلف ٹینک سیکشنز میں تقسیم کی جاتی ہے:



P355NL2 - اندرونی اور بیرونی ٹینک شیل پلیٹیں۔

• لوئر شیل کورسز:50 ملی میٹر موٹائی – تقریباً. 2,000 ٹن
• درمیانی شیل کورسز:25 ملی میٹر موٹائی - تقریبا. 1,400 ٹن
• اپر شیل کورسز:10 ملی میٹر موٹائی - تقریبا. 500 ٹن



P275NL2 - ٹینک کے نیچے کی پلیٹیں۔

• موٹائی:10–15 ملی میٹر – تقریبا. 750 ٹن



P275NL2 - معطل شدہ چھت کا ڈھانچہ

• موٹائی:5–8 ملی میٹر – تقریبا. 180 ٹن



S275JR - بیرونی چھت (محیط ساخت)

• موٹائی:10 ملی میٹر – تقریباً. 450 ٹن



ٹینک فیبریکیشن کی کارکردگی کو بہتر بنانے اور گھیرے والے ویلڈز کو کم کرنے کے لیے، پروجیکٹ کو بھی ضرورت ہے۔وسیع سٹیل پلیٹیںویلڈنگ کے جوڑوں کو کم سے کم کرنے کے لیے، جو امونیا سروس کے حالات میں SCC کے ممکنہ خطرے کو کم کرنے میں مدد کرتا ہے۔



حفاظت کے لیے لپیٹے اور ریک کیے گئے اسٹیل کے حصے، 100,000 m³ امونیا اسٹوریج ٹینک اسمبلی کے لیے تیار ہیں۔



GNEE STEEL دنیا بھر میں ٹینک مینوفیکچررز کے لیے اعلی-اسٹیل پلیٹ رولنگ اور سلنڈر فیبریکیشن حل فراہم کرتا ہے۔تیز رفتار کوٹیشن کے لیے ہمیں اپنی پلیٹ کی وضاحتیں یا فیبریکیشن ڈرائنگ بھیجیں۔.

ایک اقتباس کی درخواست کریں۔



TYPE	گریڈ	وضاحتیں
کاربن اسٹیل / کم کھوٹ کنڈلی	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283گریڈ C	0.7~2.0*1250/1500mm*C 2.3~19.5*1250/1500/1800/2000mm*C
درمیانی بھاری پلیٹ	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150mm-4000mmxL
برتن پلیٹ	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 کلاس 1/کلاس 2	2.5-120x1500mm-3000mmxL
اعلی طاقت سٹیل	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1.2-60x 1500mm-2500mmxL
پیٹرن والا اسٹیل	HQ235A|B	1.2-60x 1500mm-2500mmxL
مزاحمتی اسٹیل پہنیں۔	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B{{3}HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
کولڈ رولڈ کوائل	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
جستی پلیٹ	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0.45-3.0x1250mm-1500mmxC
اچار والی کوائل	DD11/SPHC	2.0-6.0x1500xC

سٹینلیس سٹیل مواد اور سطح نردجیکرن

TYPE	گریڈ	موٹائی	سطح
آسٹنیٹک	304/304H/304L/304J1	0.25-150 ملی میٹر	2B/BA/NO.4/8K/SB/HL/NO.1
آسٹنیٹک	321	0.4-80 ملی میٹر	2B/BA/NO.4/8K/SB/HL/NO.1
آسٹنیٹک	316/316L/317L/316Ti	0.3-80 ملی میٹر	2B/BA/NO.4/8K/SB/HL/NO.1
آسٹنیٹک	201(J1/J2/J5)	0.35-12 ملی میٹر	2B/NO.1/1D
فیرائٹ	430	0.4-3.0 ملی میٹر	2B/BA/NO.4/8K/SB/HL
الٹرا پیور فیرائٹ	443	0.4-2.0 ملی میٹر	2B
الٹرا پیور فیرائٹ	436L/439/444/441	0.5-3.0 ملی میٹر	2B/2D

خصوصی سٹیل/نکل بیس کھوٹ

TYPE	گریڈ	گریڈ (ASTM)	گریڈ (EN)	موٹائی
حرارت-مزاحم اسٹیل	309S	S30908	1.4833	0.5-40 ملی میٹر
حرارت-مزاحم اسٹیل	310S	S31008	1.4845	0.5-40 ملی میٹر
ڈوپلیکس سٹینلیس سٹیل	2101	S32101	1.4162	1.5-50 ملی میٹر
ڈوپلیکس سٹینلیس سٹیل	2304	S32304	1.4362	3.0-50 ملی میٹر
ڈوپلیکس سٹینلیس سٹیل	2205	S32205/S31803	1.4462	0.5-60 ملی میٹر
ڈوپلیکس سٹینلیس سٹیل	2507	S32750	1.4410	1.0-60 ملی میٹر
سپر آسٹنیٹک-اسٹیل	904L	N08904	1.4539	0.6-50 ملی میٹر
سپر آسٹنیٹک-اسٹیل	254SMO	S31254	1.4547	0.5-50 ملی میٹر
سپر آسٹنیٹک-اسٹیل	1.4529	N08926	1.4529	0.5-50 ملی میٹر
سپر آسٹنیٹک-اسٹیل	AL-6XN	N08367	1.4478	0.5-50 ملی میٹر
نکل بیس کھوٹ	کھوٹ 31	N08031	1.4562	1.0-50 ملی میٹر
نکل بیس کھوٹ	800	N08800	1.4876	0.8-50 ملی میٹر
نکل بیس کھوٹ	800H	N08810	1.4958	0.8-50 ملی میٹر
نکل بیس کھوٹ	800HT	N08811	1.4959	0.8-50 ملی میٹر
نکل بیس کھوٹ	کھوٹ 28	N08028	1.4563	1.0-20 ملی میٹر
نکل بیس کھوٹ	کھوٹ 20	N08020	2.4660	1.0-20 ملی میٹر
نکل بیس کھوٹ	825	N08825	2.4858	0.8-40 ملی میٹر
نکل بیس کھوٹ	C276	N10276	2.4819	0.5-50 ملی میٹر
نکل بیس کھوٹ	C22	N06022	2.4602	1.0-50 ملی میٹر
نکل بیس کھوٹ	625	N06625	2.4856	0.8-20 ملی میٹر
نکل بیس کھوٹ	400	N04400	2.4360	1.0-20 ملی میٹر
نکل بیس کھوٹ	600	N06600	2.4816	1.0-50 ملی میٹر
نکل بیس کھوٹ	خالص نی 201	N02201	2.4061	0.5-20 ملی میٹر
ٹائٹینیم	TA1	Gr.1	کلاس 1	0.5-50 ملی میٹر
ٹائٹینیم	TA2	Gr.2	کلاس 2	0.5-50 ملی میٹر

دیگر سٹیل پلیٹ

نام	مواد	تفصیلات (ملی میٹر)	ٹن	تبصرہ
کم کھوٹ	Q345A, Q345B, Q345C, Q345D, Q345E, Q390, Q420, Q460C, ST52-3, S355J2+N, SS400, SA302GrC, S275NL, 35CrMo	6 - 350	5788.56	نارملائزنگ، مزاج، کنٹرول رولنگ، ہاٹ رولنگ، ہاٹ رولنگ، پہلا معائنہ، دوسرا معائنہ، تیسرا معائنہ
پریشر ویسل پلیٹ	Q245R, Q345R, Q370R, 16MnDR, 09MnNiDR, 15CrMoR, 14Cr1MoR, 12Cr2Mo1R, SA516Gr60, SA516Gr70, SA516Gr485, SA2385, SA2385 SA387Gr12, SA387Gr22, P265,P295,P355GH,Q245R(R-HIC),Q345R(R-HIC)	3 - 300	8650	نارملائزنگ، مزاج، کنٹرول رولنگ، ہاٹ رولنگ، ہاٹ رولنگ، پہلا معائنہ، دوسرا معائنہ، تیسرا معائنہ
ہائی-طاقت کی پلیٹ	WH785D/E,Q960D/E, Q890D/E,WH60D/E,WH70B,Q550D,Q590D,Q690D/E	8 - 120	3086.352	بجھایا اور غصہ کیا۔
پہنیں-مزاحم پلیٹ	NM360, NM400, NM450, NM500	6 - 150	3866.297	بجھایا اور غصہ کیا۔
پل پلیٹ	Q235qC, Q345qC, Q370qC, Q420qC, Q345qDNH, Q370qDNH, A709 - 50F - 2, A709 - 50T - 2	8 - 200	2853.621	ہاٹ رولنگ، نارملائزڈ، ہاٹ رولنگ کنٹرولڈ رولنگ، بجھا ہوا اور مزاج + سختی اور ٹوٹنا
