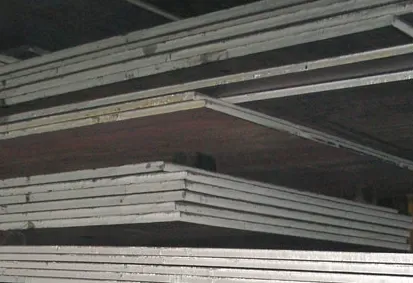

ASTM A517 گریڈ B ، A517 GR.B ، A517GRB اسٹیل پلیٹ
| A517 گریڈ Bchemical مرکب | |||||
| گریڈ | عنصر زیادہ سے زیادہ (٪) | ||||
| C | سی | ایم این | P | S | |
| A517 گریڈ b | 0.13-0.23 | 0.13-0.37 | 0.64-1.10 | 0.035 | 0.035 |
| cr | mo | B | ti | V | |
| 0.36-0.69 | 0.12-0.28 | 0.0005-0.005 | 0.01-0.05 | 0.02-0.09 | |
کاربن مساوی: سی ای کیو =} C+MN/6+ (CR+MO+V)/5+ (نی+کیو)/15】 ٪
| گریڈ | A517 گریڈ بی مکینیکل پراپرٹی | |||
| موٹائی | پیداوار | تناؤ | لمبائی | |
| A517 گریڈ b | ملی میٹر | منٹ ایم پی اے | ایم پی اے | کم سے کم ٪ |
| 6-65 | 690 | 795-930 | 16% | |
| 65-150 | 620 | 725-930 | 14% | |
Q1:A517 گریڈ B کی گورننگ وضاحتیں اور کلیدی خصوصیات کیا ہیں؟
معیار:ASTM A517
گریڈ کا عہدہ:گریڈ بی
کلیدی خصوصیات:
تناؤ کی طاقت:** سے زیادہ یا اس کے برابر760 MPa (110 KSI)
پیداوار کی طاقت:** سے زیادہ یا اس کے برابر690 MPa (100 KSI)
موٹائی کی حد:عام طور پر6-150 ملی میٹر(موٹی حصوں میں سخت کوالٹی کنٹرول کی ضرورت ہوتی ہے)
گرمی کا علاج: بجھا ہوا اور غصہ (سوال و جواب)زیادہ سے زیادہ طاقت کے توازن کے لئے
Q2:گریڈ بی کی کیمیائی ترکیب گریڈ اے سے کیسے مختلف ہے؟
اعلی طاقت کے لئے کھوٹ ایڈجسٹمنٹ:
کاربن (سی):{{0}}. 12–0.21 ٪ (ویلڈیبلٹی کے لئے کنٹرول)
مینگنیج (ایم این): 0.70–1.00%
کرومیم (CR): 0.40–0.65% (↑淬透性)
مولیبڈینم (ایم او):{{0}}. 20–0.30 ٪ (↑ مزاج کے خلاف مزاحمت بمقابلہ گریڈ اے)
بورن (بی):{{0}}. 001–0.003 ٪ (سختی کے لئے اہم)
کلیدی فرق بمقابلہ گریڈ اے:
اعلیایم او موادبلند درجہ حرارت پر طاقت میں اضافہ کرتا ہے۔
Q3:A517 گریڈ B کے لئے کون سے ویلڈنگ کے طریقہ کار اہم ہیں؟
پری ہیٹنگ: 175–230 ڈگری(موٹائی پر منحصر ، فی AWS D1.1)
انٹرپاس درجہ حرارت: 250 ڈگری سے کم یا اس کے برابر(ہز نرمی کو روکنے کے لئے)
فلر دھاتیں: AWS E 12018- g(ملاپ 110- KSI ٹینسائل طاقت)
PWHT: لازمی(موٹائی کی بنیاد پر ، 1–2 گھنٹوں کے لئے 595–650 ڈگری)
این ڈی ٹی کی ضروریات:
100 ٪ ut/rtتنقیدی ویلڈس کے لئے
سختی کی جانچ:سے کم یا اس کے برابر325 ایچ ویہائیڈروجن کریکنگ سے بچنے کے لئے HAZ میں
Q4:کم درجہ حرارت کی خدمت کے لئے چارپی امپیکٹ کی ضروریات کیا ہیں؟
معیاری ضرورت:** سے زیادہ یا اس کے برابر34 J پر -40 ڈگری(موٹائی کے لئے 50 ملی میٹر سے کم یا اس کے برابر)
اضافی جانچ:
ڈراپ ویٹ ٹیسٹ (DWT)موٹی حصوں کے لئے ضروری ہوسکتا ہے
CTOD ٹیسٹنگفریکچر-تنقیدی ایپلی کیشنز کے لئے (جیسے ، آف شور)
نوٹ: Toughness decreases with thickness; extra alloy refinement is needed for >100 ملی میٹر پلیٹیں۔
Q5:گریڈ بی عام طور پر کہاں بیان کیا جاتا ہے ، اور متبادل کیا ہیں؟
بنیادی درخواستیں:
کان کنی:اونچی لباس کا بیلچہ بالٹیاں اور کولہو
دفاع:بیلسٹک آرمر پلیٹیں
توانائی:مصنوعی ایندھن کے پودوں کے لئے دباؤ والے برتن
آف شور:تناؤ ٹانگ پلیٹ فارم کے اجزاء
متبادل:
A517 گریڈ F:اسی طرح کی طاقت پر اعلی سختی
ہائ -130:بہتر سنکنرن مزاحمت کے ساتھ بحری اسٹیل
اے ایس ٹی ایم اے 543:سخت طہارت کے ساتھ جوہری ایپلی کیشنز کے لئے
