کم-الائے سٹرکچرل اسٹیل کا جامع تجزیہ: Q355C، Q355D کی کارکردگی اور اطلاقات۔ Q355E, Q390B,S355J0,S235JR, S275JR, S355JR، اور عالمی مساوی

کم-الائے ہائی-طاقت کا ساختی اسٹیل (ایچ ایس ایل اے) سے مراد مصر دات ساختی اسٹیلز ہیں جن کا کل ملاوٹ 5% سے کم ہے۔ ہلکے اسٹیل کی طرح کاربن کے مواد کے ساتھ، یہ درجات طاقت بڑھانے، سختی کو بہتر بنانے، اور بہترین ویلڈیبلٹی کو یقینی بنانے کے لیے مرکب عناصر (جیسے مینگنیج، سلیکون، وینڈیم، اور نیوبیم) کی ٹریس مقدار پر انحصار کرتے ہیں۔

I. بنیادی درجات اور تفصیلات کی حدود

مرکزی دھارے کے عالمی معیارات کے مطابق، HSLA اسٹیل کے نمائندہ درجات میں شامل ہیں:

چین (جی بی): Q355C, Q355D, Q355E, Q390B

یورپ (EN):S235JR, S275JR, S355JR, S355J0

موٹائی کی وضاحتیں:عام طور پر 2.0mm سے 25.0mm تک (اور بھاری پلیٹوں کے لیے 300mm تک) دستیاب ہے۔

II تکنیکی وضاحتیں اور کارکردگی کا ڈیٹا

1. بنیادی مکینیکل پراپرٹیز کا موازنہ

درج ذیل جدول معیاری حالات کے تحت مرکزی دھارے کے درجات کی مکینیکل کارکردگی کا خاکہ پیش کرتا ہے:

2. تفصیلی کیمیکل کمپوزیشن (EN 10025-2)

(یونٹ: ماس فریکشن %، زیادہ سے زیادہ اقدار جب تک کہ ایک رینج متعین نہ ہو)

II نام دینے کے کنونشنز اور علامتیات

یورپی گریڈ لیناS355J2+Nمثال کے طور پر:

S:اشارہ کرتا ہے۔ساختی اسٹیل.

355:355 MPa کی کم از کم پیداوار کی طاقت کو ظاہر کرتا ہے۔

J2:27 جولز کی کم از کم اثر توانائی کی نشاندہی کرتا ہے۔-20 ڈگری.

+N:کی نشاندہی کرتا ہے۔معمول کے مطابق(یا نارملائزنگ رولڈ) ترسیل کی حالت۔

چہارم عالمی معیارات اور گریڈ تجزیہ

1. چائنا سٹینڈرڈ (GB)

عہدوں کی توجہ پیداوار کی طاقت (Q) پر ہوتی ہے جس کے بعد معیار اور عمل کے لاحقے ہوتے ہیں۔

Q355 سیریز:بہترین جامع خصوصیات کے ساتھ سب سے زیادہ استعمال ہونے والا HSLA سٹیل۔ گریڈ B (0 ڈگری پر اثر) اور گریڈ C (−20 ڈگری پر اثر) سب سے زیادہ عام ہیں۔

Q235 سیریز:کلاسیکی کاربن ساختی اسٹیل۔ کم طاقت لیکن اعلی پلاسٹکٹی اور ویلڈیبلٹی؛ ان ڈھانچے کے لیے مثالی جو متحرک بوجھ کے تابع نہیں ہیں۔

خصوصی سٹیل:لاحقے مخصوص استعمال کو ظاہر کرتے ہیں، جیسے،Q355R(پریشر ویسل اسٹیل)،Q355q(برج اسٹیل)۔

2. یورپی معیار (EN)

لاحقوں کے ذریعے سروس کی شرائط کی وضاحت کرنے والا ایک سخت نظام۔

S355J2:-20 ڈگری اثر سختی کی ضرورت ہے۔

S355J0:0 ڈگری اثر سختی کی ضرورت ہے۔

S355K2:اعلی توانائی کی ضروریات کے ساتھ −20 ڈگری اثر سختی کی ضرورت ہے۔

S355NL:کم-درجہ حرارت کی خدمت کے لیے نارملائزڈ رولڈ یا نارملائزڈ اسٹیل، جس میں −50 ڈگری اثر سختی کی ضرورت ہوتی ہے۔

S355 سیریز:اکثر عالمی اسٹیل مارکیٹ کی "عالمی زبان" سمجھا جاتا ہے، جو چین کے Q355 کے ساتھ سب سے زیادہ قریب سے منسلک ہے۔

3. امریکن اسٹینڈرڈ (ASTM)

مواد کی کارکردگی کے اختتام-استعمال پر توجہ مرکوز کرتا ہے۔

ASTM A992:ساختی شکلوں کے لیے غالب مواد (I-بیمز/وائڈ فلینجز)، طاقت، ویلڈیبلٹی، اور لچک کو یکجا کرتا ہے۔

ASTM A572 گریڈ 50:50 ksi (≈345 MPa) کی کم از کم پیداوار کے ساتھ HSLA سٹیل، بڑے پیمانے پر ہیوی ڈیوٹی پلوں اور عمارتوں کے لیے استعمال ہوتا ہے۔

4. جاپانی معیار (JIS)

درجات براہ راست مطلوبہ درخواست اور پروسیسنگ کے طریقہ کی عکاسی کرتے ہیں۔

ایس ایس سیریز (جنرل سٹرکچرل):مثال کے طور پر، SS400. تناؤ کی طاقت پر توجہ مرکوز کرتا ہے؛ عمارتوں اور پلوں میں عام۔

ایس ایم سیریز (ویلڈنگ سٹرکچرل):مثال کے طور پر، SM490. خاص طور پر ویلڈیبلٹی اور طاقت کے لیے موزوں ہے۔

SPHC:عام استعمال کے لیے گرم-رولڈ اسٹیل شیٹ اور پٹی (غیر-سٹرکچرل)۔

V. عالمی مساوی میز (درمیانی اور بھاری پلیٹیں)

مندرجہ ذیل جدول بین الاقوامی معیارات میں ملتے جلتے ایپلی کیشنز اور طاقت کی سطحوں کے لیے عام درجات کا موازنہ کرتا ہے۔

نوٹ: یہ جدول صرف تخمینی حوالہ کے لیے ہے۔ مخصوص کیمیائی اور مکینیکل تفصیلات کے لیے ہمیشہ معیاری اصل دستاویزات سے رجوع کریں۔

VI سطح کی درجہ بندی اور معیار کے درجات

سطح کے معیار کو درج ذیل کلاسوں میں تقسیم کیا گیا ہے:

کلاس FA (عام سطح):

تیزابی اچار والی سطح:معمولی، مقامی نقائص جیسے گڑھے، ڈپریشن، اور خروںچ کی اجازت دیتا ہے، بشرطیکہ ان کی گہرائی موٹائی کی برداشت کے نصف سے زیادہ نہ ہو اور کم از کم قابل اجازت موٹائی برقرار رکھی جائے۔

کلاس FB (کافی اونچی سطح):

تیزابی اچار والی سطح:مقامی نقائص کی اجازت دیتا ہے جو متاثر نہیں ہوتے ہیں۔فارمیبلٹی، جیسے ہلکی خراشیں، ہلکی سی انڈینٹیشنز، ہلکے گڑھے، رول کے نشانات، اور رنگ کی تبدیلیاں۔

VIII مواد کے انتخاب اور متبادل کے لیے رہنما اصول

مواد کا متبادل ایک سخت انجینئرنگ کام ہے۔ ہمیشہ ان اصولوں پر عمل کریں:

• ڈیزائن کی تفصیلات پر عمل کریں:پراجیکٹ ڈرائنگ اور تفصیلات کی کتابوں میں بیان کردہ مادی معیارات اور درجات پر سختی سے عمل کریں۔
• "اعلی-سے-کم" اصول:صرف پیداوار کی طاقت کی بنیاد پر متبادل نہ بنائیں۔ کیمیائی ساخت، اثر کی سختی، ویلڈیبلٹی، اور سروس کے درجہ حرارت کا اندازہ کریں۔ مثال کے طور پر، Q355B کو تبدیل کرنے کے لیے S355J2 استعمال کرتے وقت، یقینی بنائیں کہ −20 ڈگری اثر سختی ضروریات کو پورا کرتی ہے۔

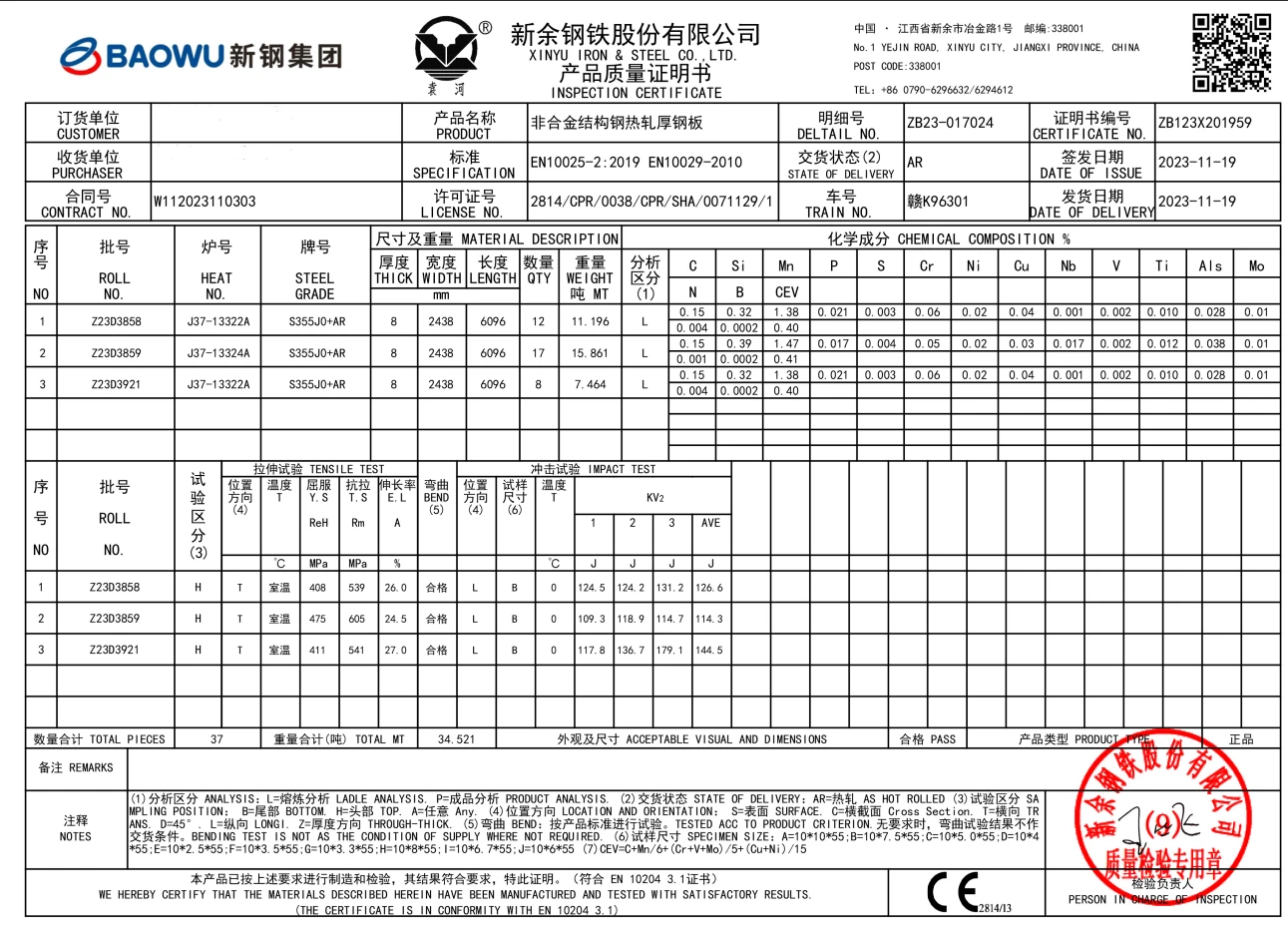

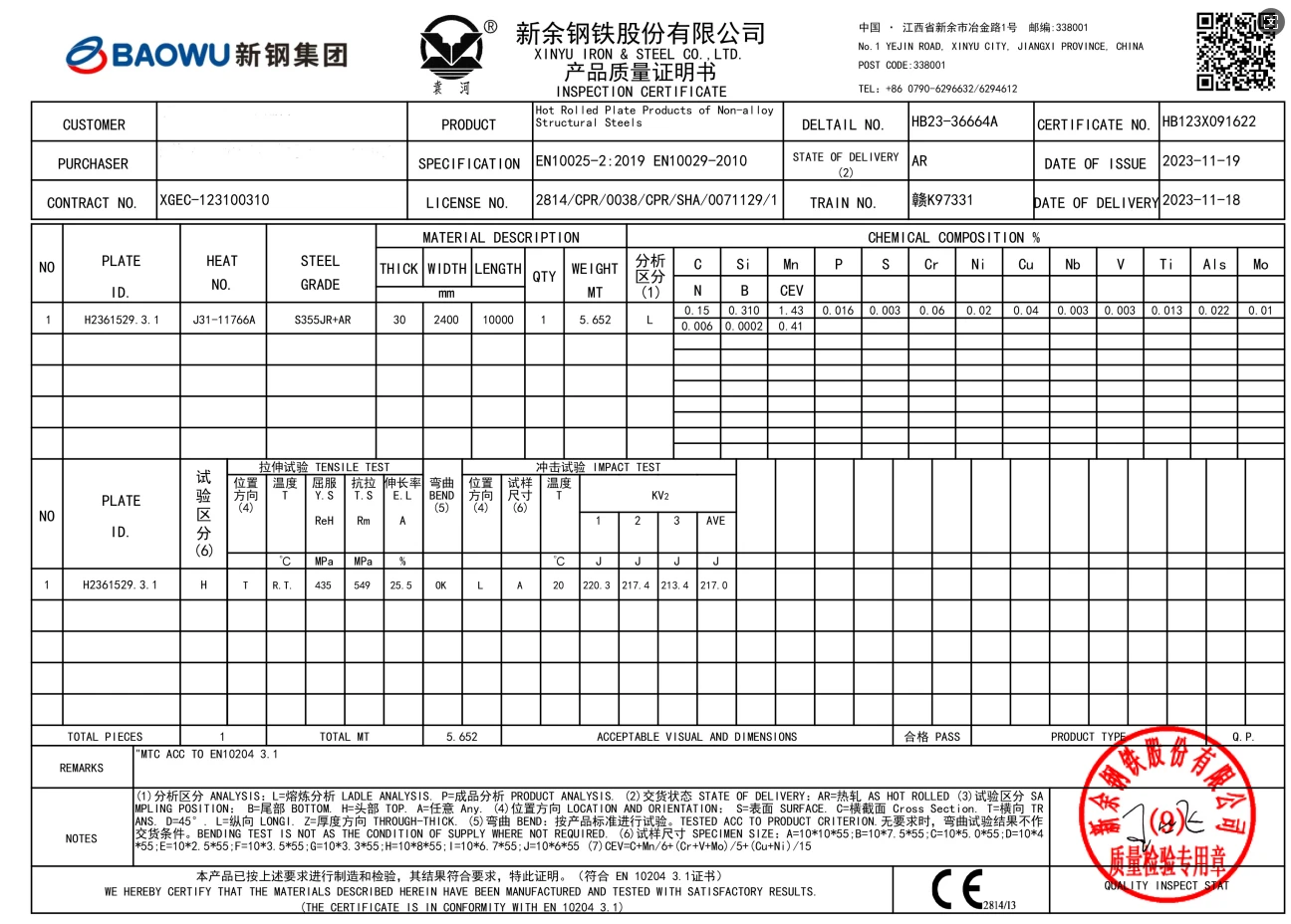

• سرٹیفیکیشن اور تعمیل:ایکسپورٹ پراجیکٹس کے پاس مل ٹیسٹ سرٹیفکیٹ (MTC) یا تھرڈ-پارٹی سرٹیفیکیشن (CE مارکنگ، ASTM سرٹیفیکیشن) ہونا چاہیے جو منزل کے ملک کے معیارات کے مطابق ہوں۔
• پیشہ ور افراد سے مشورہ کریں:اہم مواد کے متبادل کو انجام دیتے وقت ہمیشہ ساختی انجینئرز یا مادی ماہرین سے مشورہ کریں۔

خصوصیات کا خلاصہ:کم-مشترکہ ساختی اسٹیل مکینیکل کارکردگی، ویلڈیبلٹی، سختی، اور لمبائی کا بہترین توازن پیش کرتا ہے۔ یہ سٹیل کے ڈھانچے، پائپ مینوفیکچرنگ، تعمیراتی مشینری، ہائی وے گارڈریلز، پلوں، جہاز سازی، اور آٹوموٹو ساختی اجزاء کے لیے وسیع پیمانے پر قابل اطلاق ہے۔

کیا S235JR A36 کے برابر ہے؟

دونوں کم کاربن مواد کے ساتھ ہلکے اسٹیل ہیں، اچھی ویلڈیبلٹی اور فارمیبلٹی پیش کرتے ہیں۔ درحقیقت،AWS D1۔ 1 (امریکن ویلڈنگ سوسائٹی) S235JR کو ویلڈنگ کے مقاصد کے لیے A36 کے مساوی اجازت دیتا ہے، اور وہ اکثر بین الاقوامی منصوبوں میں تبدیل ہوتے ہیں۔

S235JR اور S355JR میں کیا فرق ہے؟

پیداوار کی طاقت:S235JR کی برائے نام پیداوار کی طاقت 235 MPa ہے، جبکہ S355JR 355 MPa کی اعلی پیداوار کی طاقت پیش کرتا ہے۔. پیداوار کی طاقت میں یہ 50% اضافہ S355JR کو زیادہ بوجھ برداشت کرنے کے قابل بناتا ہے، جس سے یہ ہائی-تناؤ کی ساختی ایپلی کیشنز کے لیے زیادہ موزوں ہے۔

S235JR اور S275JR میں کیا فرق ہے؟

S235JR کم مانگی ایپلی کیشنز میں استعمال کیا جاتا ہے، جیسے عام تعمیر، ہلکے وزن کے ڈھانچے، اور اجزاء جہاں کم طاقت کافی ہے (مثلاً، بیم، کالم، اور فریم)۔ S275JR کو ان ایپلی کیشنز کے لیے ترجیح دی جاتی ہے جن کے لیے زیادہ طاقت درکار ہوتی ہے، جیسے کہ بھاری ساختی اجزاء، پل، یا مشینری کے پرزے۔

DC01 اور S235JR مواد میں کیا فرق ہے؟

KGW DC01 اور WGW S235JR میں کیا فرق ہے؟KGW DC01 ٹھنڈا ہے-ایک ہموار سطح اور سخت برداشت کے ساتھ؛ WGW S235JR گرم-رولڈ ہے اور عام طور پر اس کی تکمیل زیادہ سخت ہوتی ہے.

S235JR کے برابر کیا ہے؟

GNEE ٹیل ہائی-پرفارمنس اسپیشلٹی پلیٹس

انتہائی انجینئرنگ حالات کے لیے، ہم درج ذیل اعلی-پرفارمنس پلیٹیں فراہم کرتے ہیں:

• پریشر ویسل اسٹیل پلیٹس:وینیڈیم-ملاوٹ سٹیل، Cr-مو سٹیل، HIC-مزاحم سٹیل،بھاپ ڈرم پلیٹیں, 13MnNiMoR, SA299, SA302, وغیرہ۔
• کریوجینک اسٹیل پلیٹس:3.5% Ni اسٹیل (08Ni3DR)، 5% Ni اسٹیل (A645)،9% نی اسٹیل(O6Ni9DR)، وغیرہ، بین الاقوامی درجہ بندی معاشروں سے تصدیق شدہ۔
• آف شور انجینئرنگ پلیٹس:A514GrQ, A517GrQ, EQ سیریز ہائی-طاقت کا سٹیل، E(F)420 - E(F)690، وغیرہ۔
• نیوکلیئر پاور انجینئرنگ پلیٹس:SA738, SA533, 16MnD5, 18MnD5, 20(Mn)HR، وغیرہ۔
• ہائیڈرو پاور انجینئرنگ پلیٹس:کے لیے اعلی-طاقت والا سٹیلپین اسٹاکس(WSD690E)، ٹربائن یونٹس،سٹے رِنگز، اورگائیڈ وینز.
• ہیوی-گیج الیکٹروسلیگ ریملیٹڈ (ESR) پلیٹیں:Q235 سے Q550 سیریز، کی ضمانت دی گئی ہے۔الٹراسونک ٹیسٹنگ (UT)اورZ-سمت(-موٹائی کے ذریعے) خواص۔
• اعلی-گریڈ وئیر-مزاحم اور مولڈ اسٹیل،X80 اور اس سے اوپر کا پائپ لائن اسٹیل، روڈ ٹینکر اسٹیل، اور بھاری-گیج مولڈ پلیٹس۔
