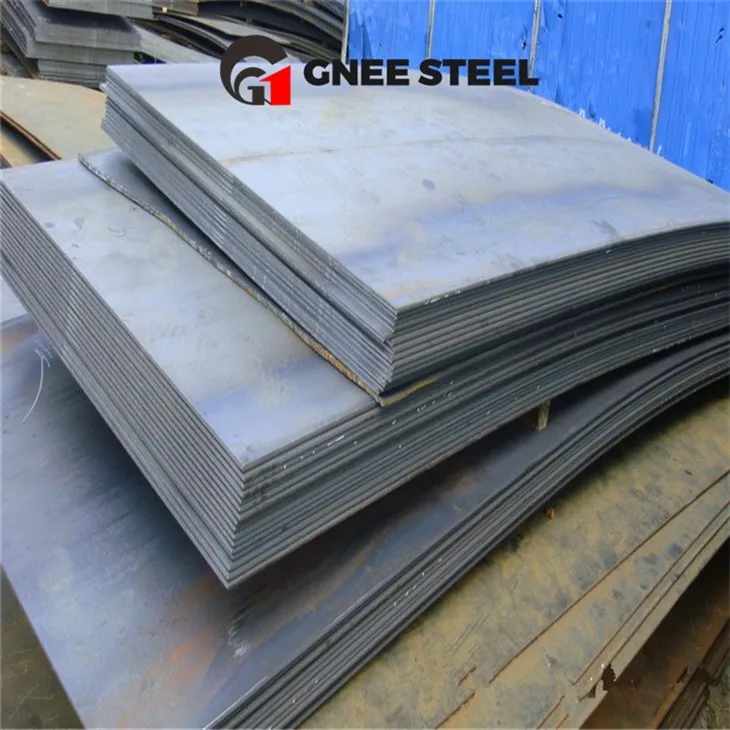

A533 پریشر برتن بوائلر اسٹیل پلیٹ

ASTM A533 بوائلر برتن اسٹیل پانچ مختلف طاقت کے درجات میں دستیاب ہے: کلاس A ، کلاس B ، کلاس C ، کلاس D ، اور کلاس E. ہر زمرے کی تین سطحیں ہیں: سطح 1 ، سطح 2 اور سطح 3۔

تصریح

تکنیکی معیار

A533 پریشر برتن بوائلر اسٹیل پلیٹ

ASTM A533 بوائلر برتن پلیٹ ایک مینگنیج مولبڈینم اور مینگنیج مولیبڈینم-نیکل مصر دات کی پلیٹ ہے جو ویلڈیڈ پریشر برتنوں کے لئے موزوں ہے۔ یہ عام طور پر بجھا ہوا اور غص .ہ دار گرمی کا علاج (یعنی منتقلی کا مزاج) شکل میں فراہم کیا جاتا ہے۔ ASTM A533 پریشر برتن اسٹیل پانچ مختلف طاقت کے درجات میں دستیاب ہے: گریڈ A ، گریڈ B ، گریڈ سی ، گریڈ D ، اور گریڈ E. ان گریڈ کو مزید تین درجات میں تقسیم کیا گیا ہے: گریڈ 1 ، گریڈ 2 ، اور گریڈ 3۔

گریڈ 1 اور گریڈ 2 ASTM A533 بوائلر اسٹیل پلیٹ کے لئے اوپری موٹائی کی حد صرف مکینیکل جائیداد کی مخصوص ضروریات کو پورا کرنے کے لئے کیمیائی ساخت کی صلاحیت کے ذریعہ محدود ہے۔ تاہم ، اب یہ عام ہے کہ گریڈ A/B/C/D ASTM A533 بوائلر پلیٹ کی موٹائی کو 12 انچ ، یا 300 ملی میٹر ، اور گریڈ E ASTM A533 بوائلر پلیٹ کی موٹائی کو 7 انچ ، یا 180 ملی میٹر تک محدود رکھنا عام ہے۔

گریڈ 3 ASTM A533 برتن پلیٹ کے لئے ، گریڈ A/B/C/D پلیٹ کی زیادہ سے زیادہ موٹائی 2.5 انچ ، یا 65 ملی میٹر ہے ، اور گریڈ ای پلیٹ کی زیادہ سے زیادہ موٹائی 2 انچ ، یا 50 ملی میٹر ہے۔

A533 برتن پلیٹ کیمیائی ساخت

عنصر		زمرہ a	زمرہ بی	زمرہ c	زمرہ d	زمرہ ای
C		0.25	0.25	0.25	0.25	0.20
ایم این	پگھلنے کا تجزیہ	1.15~1.50	1.15~1.50	1.15~1.50	1.15~1.50	1.15~1.70
ایم این	تیار شدہ مصنوعات کا تجزیہ	1.07~1.62	1.07~1.62	1.07~1.62	1.07~1.62	1.04~1.84
P		0.025	0.025	0.025	0.025	0.020
S		0.025	0.025	0.025	0.025	0.015
سی	پگھلنے کا تجزیہ	0.15~0.40	0.15~0.40	0.15~0.40	0.15~0.40	0.15~0.40
سی	تیار شدہ مصنوعات کا تجزیہ	0.13~0.45	0.13~0.45	0.13~0.45	0.13~0.45	0.13~0.45
mo	پگھلنے کا تجزیہ	0.45~0.60	0.45~0.60	0.45~0.60	0.45~0.60	0.25~0.60
mo	تیار شدہ مصنوعات کا تجزیہ	0.41~0.64	0.41~0.64	0.41~0.64	0.41~0.64	0.21~0.64
نی	پگھلنے کا تجزیہ	…	0.40~0.70	0.70~1.00	0.20~0.40	0.60~1.00
نی	تیار شدہ مصنوعات کا تجزیہ	…	0.37~0.73	0.67~1.03	0.17~0.43	0.57~1.03
cr	پگھلنے کا تجزیہ	…	…	…	…	0.60
cr	تیار شدہ مصنوعات کا تجزیہ	…	…	…	…	0.64

A533 بوائلر پلیٹ مکینیکل پراپرٹی

ASTM A533	سطح 1	سطح 2	سطح 3
ASTM A533	KSI (MPA)	KSI (MPA)	KSI (MPA)
تناؤ کی طاقت	80-100[550~690]	90-115[620~795]	100-125[690~860]
پیداوار	50[345]	70[485]	83[570]
لمبائی ، 2 in. [50 ملی میٹر] ، ٪	18	16	16
